在于采購人員不了解村田貼片電容知識，下面就是村田電容基礎知識講解！

常規村田貼片電容按材料分為COG(NPO),X7R,Y5V,按照英制標準，其引腳封裝通常有： 0201，0402，0603，0805，1206，1210，1812，1825，2225， 3012、3035。

0201，0402，0603，0805，1206為常見封裝尺寸的村田貼片電容，容量范圍一般在0.5pF~1uF。1210，1812，1825，2225， 3012、3035為大規格村田貼片電容，容量范圍在1uF~100uF

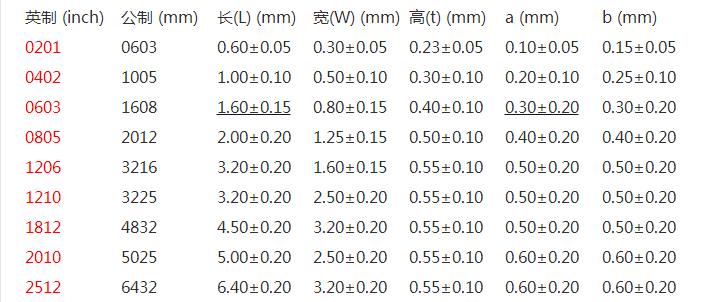

常見的封裝尺寸英制與公制尺寸對照表如下:

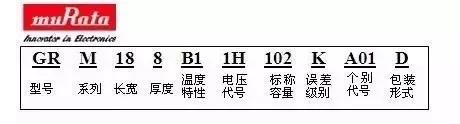

村田貼片電容命名規則：
(例如)GRM 18 8 R7 1C 225 K E15 D

GRM——鍍錫電極品(普通貼片陶瓷電容)

常用的村田電容就是GRM普通貼片陶瓷電容與GNM普通貼片排容。

18——尺寸(長*寬)(1.6*0.8mm)

國內通用尺寸表示是(長*寬)1.6*0.8mm(單位為mm).國際上通用尺寸表示是用英0603(單位為inch)，

村田的常用代碼有03,15,18,21,31,32,42,43,55等,具體的對應值如下:

03----0.6*0.3mm----0201   15----1.0*0.5mm----0402   18----1.6*0.8mm----0603 21----2.0*1.25mm----0805

31----3.2*1.6mm----1206  32----3.2*1.5mm----1210   42----4.5*2.0mm----1808   43----4.5*3.2mm----1812

55----5.7*5.0mm----2220

8——表示厚度(T)(0.8mm)

常用厚度村田代碼有5,6,8,9,B,C,E等,具體的對應值如下:

5----0.5mm 6----0.6mm 8----0.8mm 9----0.9mm B----1.25mm C----1.6mm E----2.5mm

R7 ——表示材質(X7R)

常用材質村田代碼有5C，R6，R7，F(xiàn)5等，具體的對應值如下：

5C----COG/NPO/CH     R6----X5R          R7----X7R           F5-----Y5V

5C工作溫度是-55度——+125度，溫度系數是0+-30ppm/度;

R6工作溫度是-55度——+85度，溫度系數是+-15%;

R7工作溫度是-55度——+125度，溫度系數是+-15%;

F5工作溫度是-30度——+85度。溫度系數是+22,-82%

100pf以下小容值的一般采用5C材質,100PF——1uf的一般采用R7材質，1uf以上一般采用R6材質，精度要求不高的一般采用F5材質。材質的選用直接影響到電容值的精度與耐溫度情況。

1C——表示額定電壓(DC16V)

常用電壓村田表示有0J，1A，1C，1E，1H等，對應值如下：

0J------6.3V 1A------10V 1C------16V 1E-----25V 1H-----50V

225——表示靜電容量(2.2UF)

由3位字母數字表示，單位為皮法(pF)。第1位和第2位數字為有效數字，第3位數字表示有效數字后的0的個數，有小數點時以大寫字母“R”表示，此時所有數字均為有效數字。

比如：R50表示0.50也就是0.5pF;1R0表示1.0pF;101表示100pF(也就是前2位10為有效數字.第3位1為前面10有效數字后0的個字為1個.也就是100pF)

1微法(UF)=1000納法(NF) 1納法(NF)=1000皮法(pF)

K ——表示靜電容量允許偏差(+-10%)

靜電容量允許偏差，也就是常說的檔位、精度(+-10%)

常用檔位有B、C、D、J、K、M、Z,具體對應值如下:

B=+-0.1pF C=+-0.25pF D=+-0.5pF J=+-5% K=+-10% M=+-20% Z=+80,-20%

正常5C材質的精度可做到B、C、D、J檔;R6、R7材質的精度可做到K、M檔;F5材質精度是Z檔。

E15——個別規格代碼 (可忽略，不重要)

D——包裝方式(直徑180mm紙帶編帶盤裝)

常用包裝方式有L、D、B等，具體方式如下：

L表示直徑180mm的壓紋帶(塑料)編帶盤裝;D表示直徑180mm紙帶編帶盤裝;B表示散袋裝
