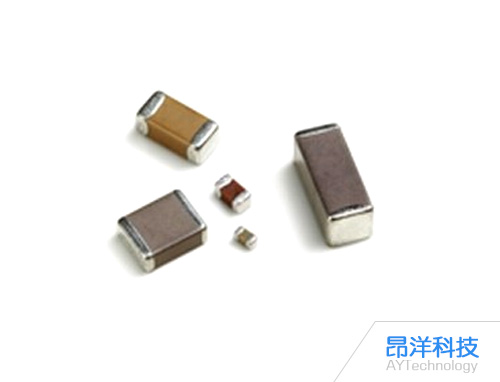

貼片電容識別方法是怎么樣的呢？貼片電容在電路中一般用“C”加數字表示（如C25表示編號為25的貼片電容）。貼片電容是由兩片金屬膜緊貼，中間用絕緣材料隔開而組成的元件，貼片電容的特性主要是隔直流通交流。
文本標簽：貼片電容識別方法
貼片電容識別方法是怎么樣的呢？貼片電容在電路中一般用“C”加數字表示（如C25表示編號為25的貼片電容）。貼片電容是由兩片金屬膜緊貼，中間用絕緣材料隔開而組成的元件，貼片電容的特性主要是隔直流通交流。
貼片電容容量的大小就是表示能貯存電能的大小，貼片電容對交流信號的阻礙作用稱為容抗，它與交流信號的頻率和貼片電容量有關。
容抗XC=1/2πfc(f表示交流信號的頻率，C表示貼片電容容量)
貼片電容識別方法：貼片電容識別方法與電阻的識別方法基本相同，分直標法、色標法和數標法3種。貼片電容的基本單位用法拉（F）表示，其它單位還有：毫法（mF）、微法（uF）、納法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109納法=1012皮法
字母表示法：1m=1000uF1P2=1.2PF1n=1000PF
數字表示法：一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是倍率。
如：102表示10×102PF=1000PF224表示22×104PF=0.22uF
貼片電容容量誤差表符號FGJKLM
允許誤差±1%±2%±5%±10%±15%±20%
如：一瓷片貼片電容為104J表示容量為0.1uF、誤差為±5%。
貼片電容的尺寸表示法有兩種，一種是英寸為單位來表示，一種是以毫米為單位來表示，貼片電容的系列型號有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04表示長度是0.04英寸，02表示寬度0.02英寸，其他類同型號尺寸英制尺寸公制尺寸長度及公差寬度及公差厚度及公差040210051.00±0.050.50±0.050.50±0.05060316081.60±0.100.80±0.100.80±0.10080520122.00±0.201.25±0.200.70±0.201.00±0.201.25±0.20120632163.20±0.301.60±0.200.70±0.201.00±0.201.25±0.20121032253.20±0.302.50±0.301.25±0.301.50±0.30180845204.50±0.402.00±0.20≤2.00181245324.50±0.403.20±0.30≤2.50222557635.70±0.506.30±0.50≤2.50303576907.60±0.509.00±0.05≤3.00
貼片電容的命名:貼片電容的命名所包含的參數有貼片電容的尺寸、做這種貼片電容用的材質、要求達到的精度、要求的電壓、要求的容量、端頭的要求以及包裝的要求例風華系列的貼片電容的命名貼片電容的命名:貼片電容的命名所包含的參數有貼片電容的尺寸、做這種貼片電容用的材質、要求達到的精度、要求的電壓、要求的容量、端頭的要求以及包裝的要求。
一般訂購貼片電容需提供的參數要有尺寸的大小、要求的精度、電壓的要求、容量值、以及要求的品牌即可。例風華系列的貼片電容的命名：0805CG102J500NT0805：是指該貼片電容的尺寸套小，是用英寸來表示的08表示長度是0.08英寸、05表示寬度為0.05英寸CG：是表示做這種貼片電容要求用的材質，這個材質一般適合于做小于10000PF以下的貼片電容，102：是指貼片電容容量，前面兩位是有效數字、后面的2表示有多少個零102=10×102也就是=1000PFJ：是要求貼片電容的容量值達到的誤差精度為5%，介質材料和誤差精度是配對的500：是要求貼片電容承受的耐壓為50V同樣500前面兩位是有效數字，后面是指有多少個零。
N：是指端頭材料，現在一般的端頭都是指三層電極（銀/銅層）、鎳、錫T：是指包裝方式，T表示編帶包裝，B表示塑料盒散包裝貼片電容的顏色，常規見得多的就是比紙板箱淺一點的黃，和青灰色，這在具體的生產過程中會有產生不同差異貼片電容上面沒有印字，這是和他的制作工藝有關（貼片電容是經過高溫?zé)Y(jié)面成，所以沒辦法在它的表面印字），而貼片電阻是絲印而成（可以印刷標記）。
貼片電容有中高壓貼片電容得普通貼片電容，系列電壓有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、4000V貼片電容的尺寸表示法有兩種，一種是英寸為單位來表示，一種是以毫米為單位來表示，貼片電容系列的型號有0201、0402、0603、0805、1206、1210、1812、2010、2225等。貼片電容的材料常規分為三種，NPO,X7R,Y5VNPO此種材質電性能最穩定，幾乎不隨溫度，電壓和時間的變化而變化，適用于低損耗，穩定性要求要的高頻電路。
容量精度在5%左右，但選用這種材質只能做容量較小的，常規100PF以下，100PF-1000PF也能生產但價格較高X7R此種材質比NPO穩定性差，但容量做的比NPO的材料要高，容量精度在10%左右。Y5V此類介質的貼片電容，其穩定性較差，容量偏差在20%左右，對溫度電壓較敏感，但這種材質能做到很高的容量，而且價格較低，適用于溫度變化不大的電路中。
以上是關于貼片電容識別方法的講解，想要了解更多貼片電容知識，歡迎持續關注本站。
