要理解貼片穩壓二極管的工作原理，只要了解二極管的反向特性就行了。所有的晶體二極管,其基本特性是單向?qū)?。就是說，正向加壓導通，反向加壓不通。這里有個條件就是反向加壓不超過管子的反向耐壓值。那么超過耐壓值后是什么結果呢?一個簡單的答案就是管子燒毀。但這不是全部答案。試驗發現，只要限制反向電流值(例如，在管子與電源之間串聯一個電阻)，管子雖然被擊穿卻不會燒毀。而且還發現，管子反向擊穿后，電流從大往小變，電壓只有很微小的下降，一直降到某個電流值后電壓才隨電流的下降急劇下降。正是利用了這個特性人們才造出了穩壓二極管。使用穩壓二極管的關鍵是設計好它的電流值。

　　穩壓二極管的特點就是擊穿后，其兩端的電壓基本保持不變。 這樣，當把穩壓管接入電路以后，若由于電源電壓發生波動，或其它原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變。

　　穩壓二極管原理及特性

　　一般三極管都是正向?qū)?，反向截?加在二極管上的反向電壓、如果超過二極管的承受能力，二極管就要擊穿損毀。但是有一種二極管，它的正向特性與普通二極管相同，而反向特性卻比較特殊：當反向電壓加到一定程度時，雖然管子呈現擊穿狀態，通過較大電流，卻不損毀，并且這種現象的重復性很好;反過來著，只要管子處在擊穿狀態，盡管流過管子的電在變化很大，而管子兩端的電壓卻變化極小起到穩壓作用。這種特殊的二極管叫穩壓管。

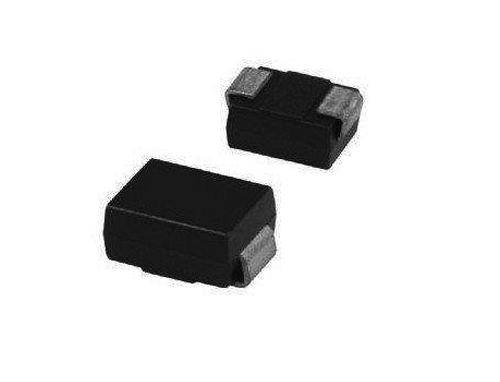

　　常用貼片穩壓二極管封裝型號舉例說明：

　　穩壓管的常規封裝包括兩種：玻璃和塑封，玻璃常用的是：LL34(1/2W)和LL41(1W)這兩種封裝 還有一種LS-34的封裝，這個我們不常用，玻璃常用型號：LL4148 LL34 2.2V LL34—75V LL34(1/2W 玻璃)，3.3V—56V LL41(1W 玻璃)，這系列的玻璃封裝比較常用，一般情況都是按ST黑色帶來，這種價格也是系列的

　　塑封的常用封裝包括：SOD-123 SOD-323 SOD-523這三種封裝，常用的型號：2.2V—75V穩壓系列，這系列的穩壓類品牌有長電或者ST，長電是國產的，ST是有原裝的，所以ST的價格會比長電的貴一點，但品質也會好一些，它們外觀沒有區別，封裝不同所代表的只是大小不同。
