貼片電容容量規格表,貼片電容規格一般常見封裝尺寸為：0201，0402，0603，0805，1206，容量范圍一般在0.5pF~1uF。1210，1812，1825，2225， 3012、3035為大規格貼片電容，容量范圍在1uF~100uF。

　　常見貼片電容封裝尺寸英制與公制尺寸對照表見如下：

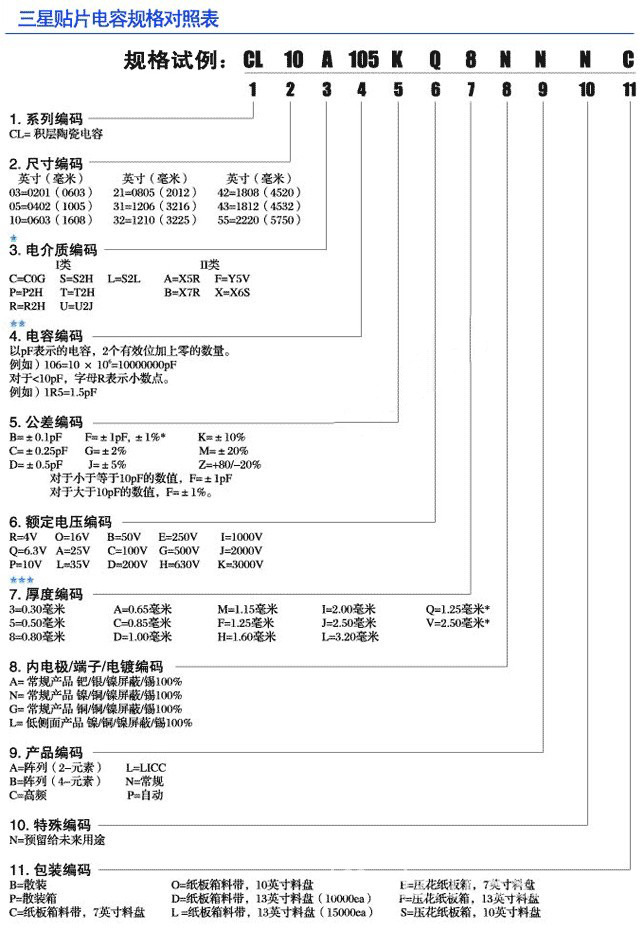

　　下面是SAMSUNG貼片電容的規格說明，為大家分享三星貼片電容基本規格對照表，希望對大家有幫助：

　　風華貼片電容型號識別與命名方法

　　0805 CG 101 J 500 N T

　　1、封裝尺寸：通用型貼片電容包括四個常用的封裝：0402、0603、0805、1206;

　　2、介質種類：介質種類。由貼片電容介質及特性介紹我們知道貼片電容的所謂介質實際上對應著該電容的代表著工作溫度。介質不同工作溫度不同。風華通用型貼片電容介質有5種，分別用CG(c0g或NPO)、B(X7R)、F(Y5V)、X(X5R)、E(Z5U)表示。

　　3、標稱容量代號(單位：PF)： 101：標稱阻值為100pf，標稱容量采用E-24標準的三位數表示法或E-96標準四位數表示法，前兩位是有效數字(E-96四位數表示法中，前三位是有效數字)，最后一位是有效數字后零的個數。

　　4、電容值誤差精度代號： F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%)、C(±0.25pf)、B(±0.10pf)、D(±0.50pf);

　　5、額定工作電壓：三位數表示法，500表示50V;501表示500V，6R3表示6.3V;

　　6、端頭電極種類：通用型貼片電容一般都是采用N(銀或銅層/鎳層/錫層三層電鍍端頭)，另外兩種團頭類型有 S(純銀端頭)、C(純銅端頭);

　　7、包裝方式代號： T表示編帶包裝; C表示塑料袋包裝。

　　國巨貼片電容型號識別與命名方法

　　國巨電容尺寸規格書中主要是包括了相關電容的命名規格以及尺寸介紹。貼片電容的尺寸表示法有兩種，一種是以英寸為單位來表示，一種是以毫米為單位來表示。以英寸為單位來表示的稱為英制尺寸，以毫米為單位來表示的稱為公制尺寸。國巨貼片電容通常用英制尺寸來表示。

　　英制尺寸 公制尺寸 長度 寬度

　　0402 1005 1.00±0.05 0.50±0.05

　　0603 1608 1.60±0.10 0.80±0.10

　　0805 2012 2.00±0.20 1.25±0.20

　　貼片電容的命名所包含的參數有貼片電容的尺寸、容值精度、貼片電容的材質、電壓、電容容量、端頭材料以及包裝要求。例國巨貼片電容CH0805JRNPO9BN101。

　　CH：表示國巨電容系列名稱——高頻電容。國巨電容的系列還有CA(表示排容)，CC(表示多層陶瓷電容)等等。0805：表示尺寸，長度為0.08英寸，寬度為0.05英寸。此外，常見的電容尺寸還有0201，0402，0603，1206，1210，1808，1812等。

　　J：表示電容容量的誤差精度為±5%;另外B=±0.1PF,C=±0.25PF,D=±0.5PF,F=±1PF,G=±2PF,K=±10%,M=±20%,Z=-20%~+80%。R：表示7寸盤紙帶包裝。NPO：表示電容材質。

　　貼片電容容量規格表此外，常用的電容材質還有X5R,X7R,Y5V。9：表示電壓為50V。4=4V, 5=6.3V, 6=10V, 7=16V, 8=25V, 0=100V, A=200V, B=500V, C=1KV, D=2KV, E=3KV等(注意：100V是用數字0表示，不是字母O)B：表示端頭材料是鎳電極。N：表示NPO。101：表示容值，前面兩個數字為有效數字，第三個數字表示有幾個零。101=100PF, 102=1000PF, 103=10,000PF……以此類推。
