貼片熔斷電阻和貼片排阻是什么?

作者: 昂洋-陳平發(fā)表時間:2020-07-31 14:13:51瀏覽量:4105

文本標簽:貼片熔斷電阻,貼片排阻

  1、貼片熔斷電阻。

  這是貼片電阻中的一個特殊類型,出于電路安全考慮,不宜用普通貼片電阻予以代換,或輕易用導線短接。

  貼片熔斷電阻,是在電路中起到熔絲保護作用的一種特殊貼片電阻,一般是串聯于某單元電路的供電支路中,當流過該電阻的電流超過一定數值,則其電阻層快速熔斷,切斷電路該單元電路的供電電源,避免故障擴大化。其電阻體的數字標注為000或0,是貼片熔斷電阻的特征,測量其正常電阻值為0Ω。

  判斷熔斷的方法

  用萬用表在線測量,電阻值大于標稱值時,說明元件有斷路性故障或電阻值變大,已經損壞;所測阻值小于標稱值時,要考慮到是外圍并聯元件對其造成的影響,應將元件一端或兩端脫開電路進行測量,以便得出確切的測量結果。

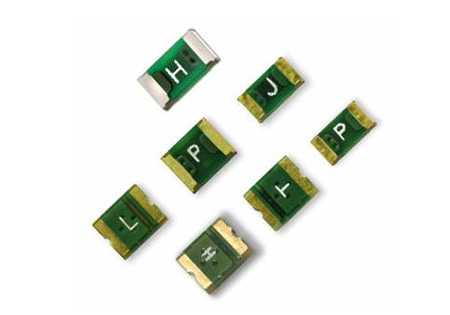

貼片熔斷電阻

  2、貼片排阻

  這是另一類型的貼片電阻,最常見為4引腳2元件貼片排阻、8引腳4元件貼片電阻和10引腳8元件貼片排阻,8此腳4元件貼片排阻其內部含有4只同電阻值的相互獨立的電阻元件,標注為472的貼片排阻,指內部含有4只阻值為4.7k的電阻元件,用于集中使用相同阻值電阻元件的電路,如MCU引腳的上位電阻,在MCU的接口電路中應用較多。
